Relais VHF et UHF de Clamart

C'est en cette belle journée du 7 avril 2011, et en partenariat avec le radio-club de Clamart F8KHQ, que nous avons décidés en commun, d'améliorer les conditions de réceptions du relais R0 VHF de Clamart.

En effet il se trouve que certains OM's de l'EST Parisien ont constatés que le relais F5ZAD avait quelques difficultés d'accès sur cette région. Notamment pour ceux qui se trouvent dans les "vallées".

Après discussions auprès des responsables de la maintenance de celui-ci, ainsi que notre ami Claude F1HRF (professionnel sur le sujet) qui à su nous démonter sur papier, que le lobe de rayonnement n'était pas à son optimum, du fait que l'antenne ce trouve sur un bras de déport (ce qui modifie sensiblement le rayonnement dû à l'écran que peut provoquer le pylône, dans ce cas de figure)

Après un accord amiable, et dans un premier temps, la solution consistait à modifier l'emplacement des antennes, et de changer l'antenne VHF existante, au profit d'une petite antenne colinéaire VHF de type 5/8ème d'onde (avec un peu moins de gain que la précédente) afin de changer le lobe de rayonnement.

Il ne manquait plus que de "l'huile de coude", et trouver quelques volontaires pour grimper sur les pylônes... et c'est là que F5KKD rentre en jeu...hi

Notre radio-club, s'étant impliqué financièrement l'hors de la dernière panne de la "logique" avec quelques dons, récoltés auprès de ses adhérents, ils nous semblait tout naturel (en tant qu'usagés de ce relais) de continuer d'aider nos confères et amis, de F8KHQ à améliorer l'existant !

Quelques photos ci-dessous vous en diront un peu plus sur le sujet :

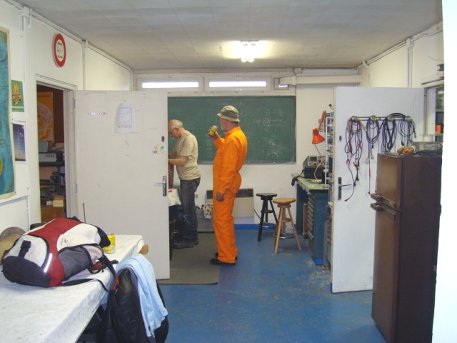

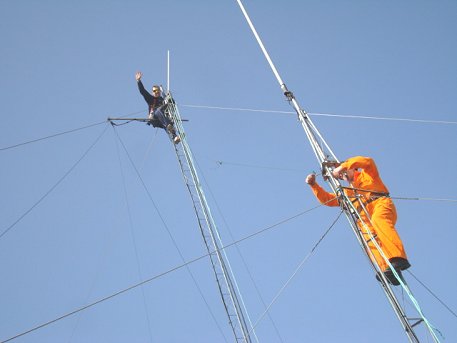

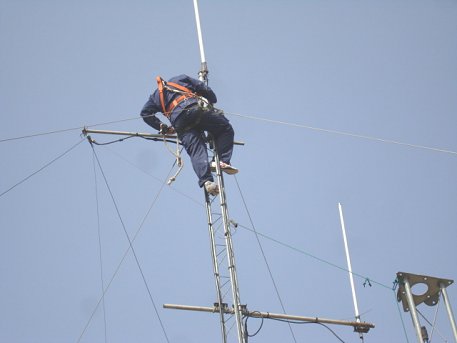

C'est donc F5OCI Alain, ici à gauche de la photo (Président du RC de Clamart), F1LQD Jacky, à droite de la photo, et F5OZK Fred, sur la photo suivante, qui s'y sont collés...

Après quelques présentations de courtoisies, il me restait plus qu'à visiter les lieux, afin de mieux me rendre compte des opérations.

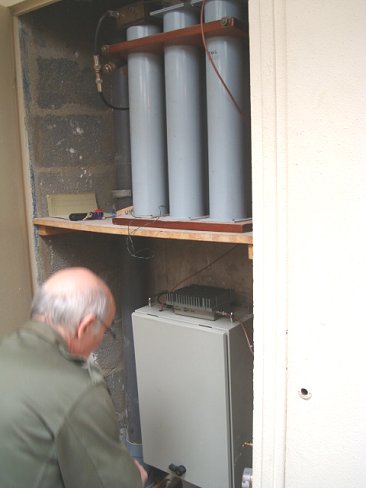

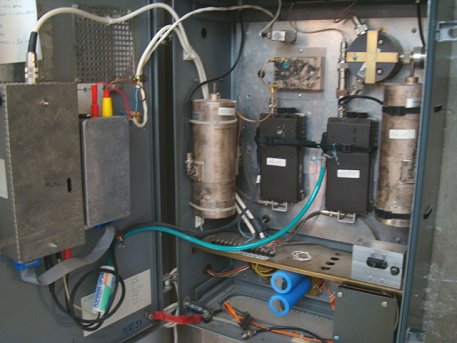

C'est au 9ème étage, qu'est logé le relais UHF RU-5 (FZ1UHF)

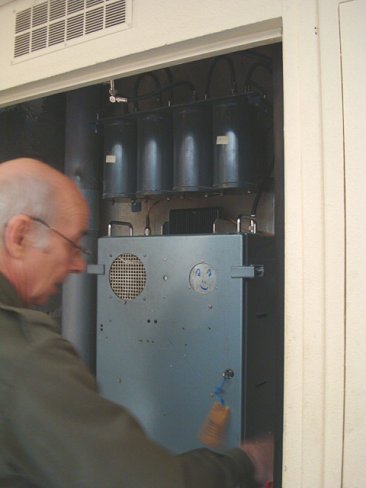

  Et c'est un étage au dessus (au 10ème) qu'est placé le relais VHF R0 (F5ZAD)

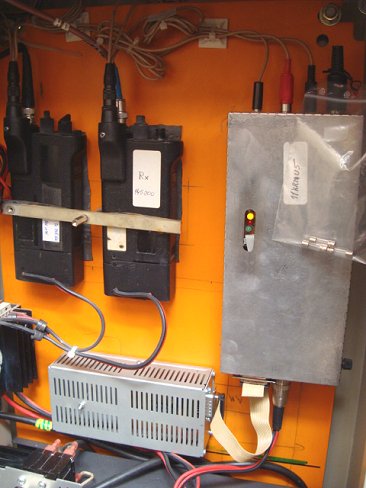

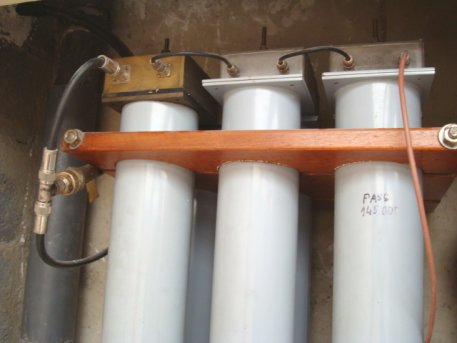

On y voit bien les cavités, bien plus conséquentes que sur le relais UHF. Et le petit boitier gris, sur le coté droit, est la "logique" du relais, qui est conçu par F8QT Jean, qui en assure la maintenance, ainsi que les 2 petits Motorola (TX et RX) de récupération, qui sont modifiés et programmés pour y être utilisé sur les fréquences RA.

Enfin l'accès à la terrasse... puis une vu imprenable sur toute la région Parisienne s'impose à nous. Sur la photo du dessus, vous avez une vue rapprochée de la tour Effel, au delà de la forêt de Meudon.

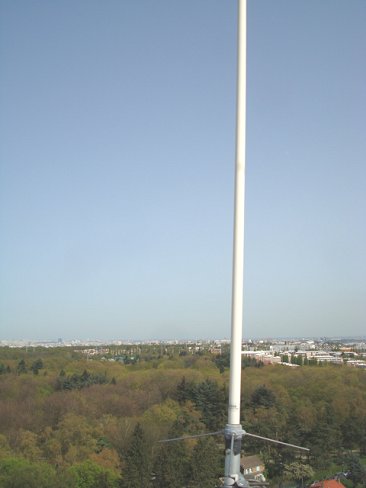

Une vue bien dégagé sur 360° en région Parisienne

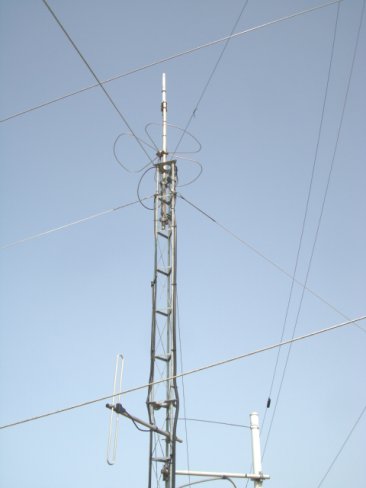

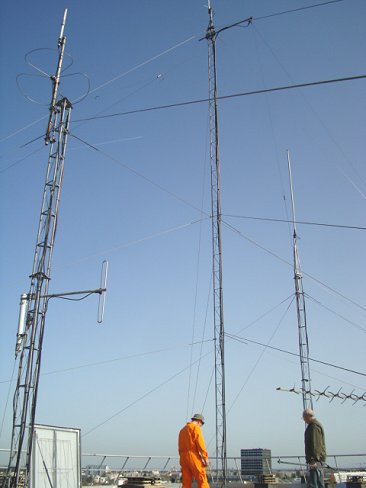

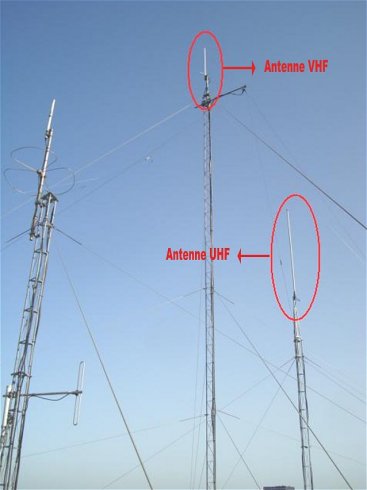

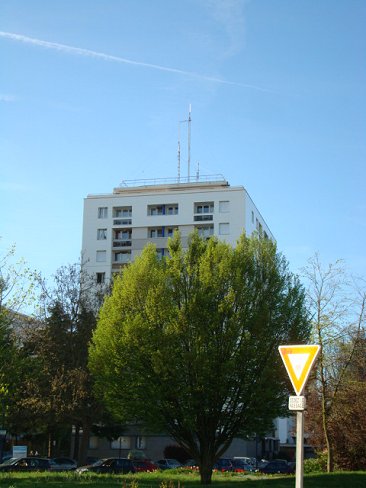

Sur la photo de gauche il y a une antenne pour la Balise ATV 1244MHz, une antenne pour la Balise ATV 10 GHz, ainsi qu'une antenne 144 Gig Wheel pour le RC. Et sur la photo de droite, vous y trouverez le pylône de 12m, sur lequel était installé les 2 antennes des relais V et UHF.

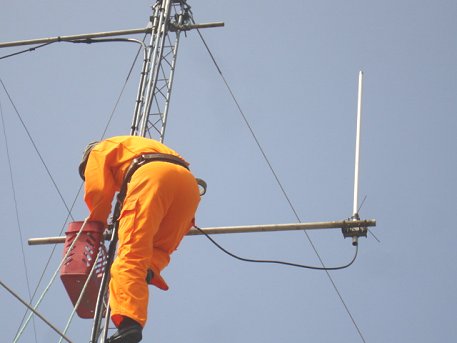

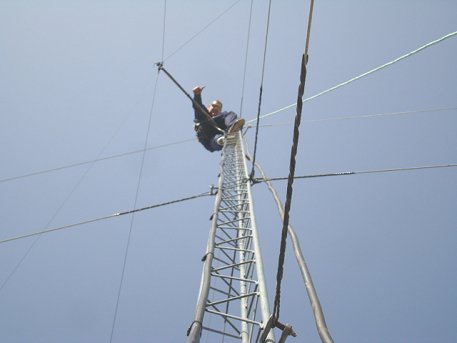

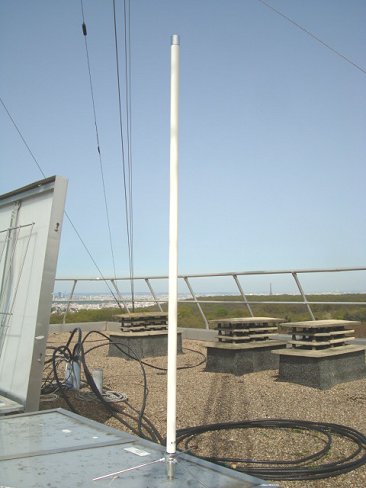

L'objectif était de retirer définitivement le bras de déport surmonté de l'antenne VHF, retirer l'antenne UHF du sommet du pylône, pour la remplacer par la nouvelle antenne VHF 5/8ème d'onde, et de remonter l'antenne UHF sur un autre pylône de 6m, disponible juste à coté.

Ici à gauche l'ancienne antenne VHF, et à droite, la nouvelle antenne (plus petite) en cours d'assemblage.

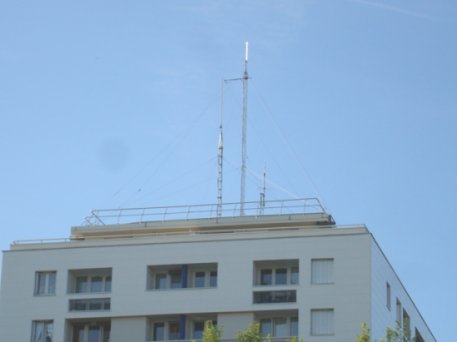

Voici l'installation finale "temporaire", le temps de trouver une solution plus adéquat à notre trafic, via ce relais historique...

PS: personnellement je connais ce relais de Clamart depuis plus de 25 ans, et je n'aurais jamais cru qu'un jour j'aurais fini au sommet du pylône de celui-ci...hi

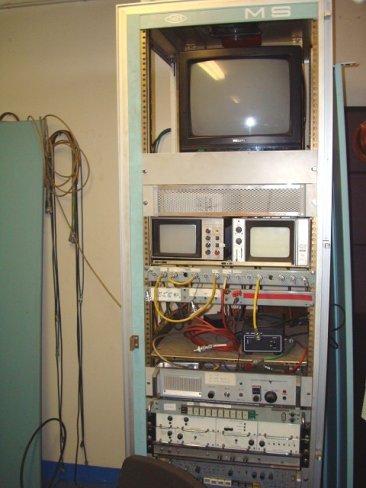

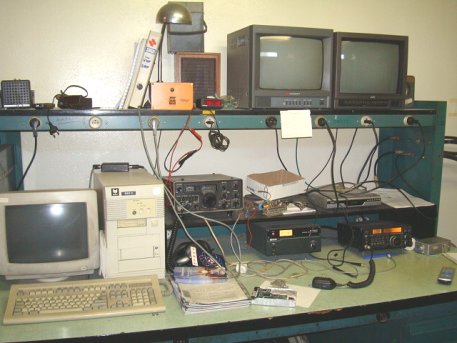

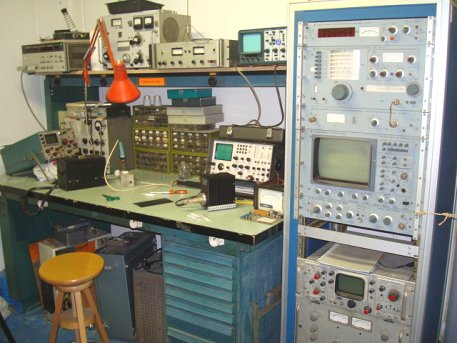

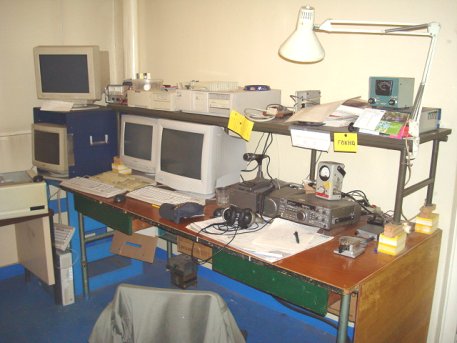

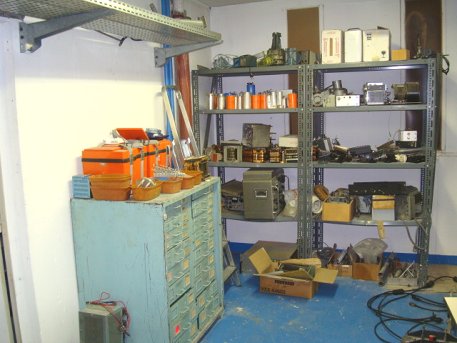

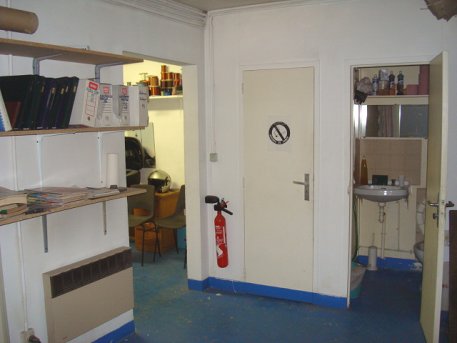

Vous trouverez maintenant ci-dessous, quelques clichés du radio-club de Clamart F8KHQ, très orienté sur le bricolage, comme vous pouvez le constater !

En tous cas, je remercie sincèrement les copains de F8KHQ, qui m'on accueillit chaleureusement, et que nous ne féliciterons jamais assez, à notre tour, pour leur dévouement sur le maintien en activité, des relais V et UHF, depuis plus de 40 ans...

Enfin, si vous êtes de la région Parisienne, et que vous utilisez ou non, ces relais, n'hésitez surtout pas à les aider financièrement, afin d'améliorer les systèmes dans la pérennité... il en va de l'intérêt de nous tous.

Pour toutes informations complémentaires, vous pouvez nous écrire en cliquant ici, et nous nous ferons une joie de retransmettre vos dons récoltés, à qui de droit.

Cordiales 73 à tous, de Fred F5OZK
